Modalix PCIe 擴充卡

Modalix PCIe 擴充卡 是一種半高/半長 (HHHL) PCIe 擴充卡，其核心為 MLSoC Modalix。它安裝在主機機器上，並透過 PCIe 提供專用的 Modalix 推論加速功能。

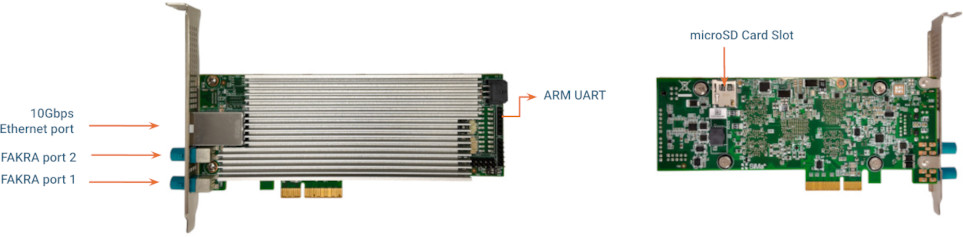

介面

介面	描述
以太網路埠（eth0、eth1）	RJ45，用於遠端連線的高速乙太網路介面。
PCI-Express 5.0 x4 介面	用於與主機整合的 PCIe 介面。 根據主機配置，可能需要使用轉接器。
連接到主機的 COM 埠	將序列控制台連接到主機，以便進行除錯。 將隨附電纜上的箭頭與最左側的針腳對齊。
SD 卡插槽	位於 Modalix PCIe 卡的背面。
GMSL2 FAKRA 埠，用於連接相機	用於高頻寬影片傳輸的千兆多媒體序列鏈路 (GMSL) 埠。

主要功能

功能	詳情
PCIe 介面	一個 PCIe Gen 5.0 x4 鏈路介面，帶有標準板邊連接器。
系統記憶體	16GB 或 32GB LPDDR5 DRAM 介面，用於高頻寬、低延遲操作。
eMMC 快閃儲存	一個 32GB eMMC 快閃記憶體介面，用於啟動和系統儲存。
QSPI NOR 快閃記憶體	一個 128Mbit QSPI NOR 快閃記憶體介面，用於韌體和啟動載入程式儲存。
以太網路	一個 10Gbps 以太網路介面，通過 RJ45 連接器。
JTAG 介面	一個可選的 JTAG 介面，用於硬體除錯和啟動。
Micro SD 介面	一個 Micro SD 卡介面，用於可移動儲存和系統恢復。
除錯 UART (tRoot)	一個專用的除錯 UART 介面，用於 tRoot 診斷和除錯。
除錯 UART (Linux)	一個專用的除錯 UART 介面，用於 Linux 控制台訪問和除錯。
攝像頭介面	兩個 GMSL2 FAKRA 端口，用於通過串列鏈路連接遠端攝像頭。
狀態指示器	一個電源 LED，用於指示系統電源狀態。
