Модуль PCIe

PCIe-карта Modalix — це напіввисока/напівдовга (HHHL) PCIe-карта, розроблена на базі MLSoC Modalix. Вона встановлюється в хост-машину та забезпечує спеціалізоване апаратне прискорення обчислень Modalix через інтерфейс PCIe.

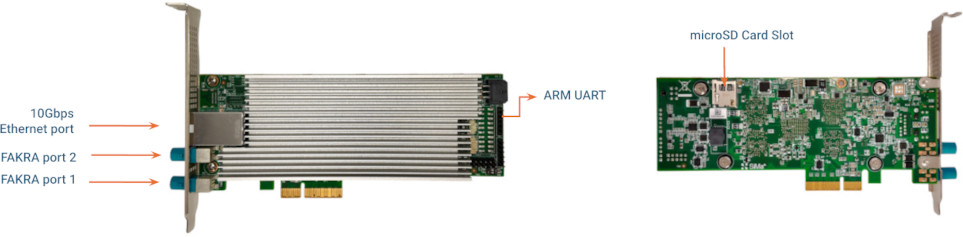

Інтерфейси

Інтерфейс	Опис
Ethernet-порти (eth0, eth1)	RJ45, мережеві інтерфейси GigE для віддаленого підключення.
Інтерфейс PCI-Express 5.0 x4	PCIe-інтерфейс для інтеграції в основну машину. Залежно від конфігурації основної машини можуть знадобитися адаптери.
COM-порт для підключення до основної машини	Підключає послідовну консоль до основної машини для налагодження. Зіставте стрілку на кабелі, що входить до комплекту, з крайнім лівим контактом.
Слот для SD-карти	Розташований на задній панелі плати Modalix PCIe.
GMSL2 FAKRA-порт для камери	Gigabit Multimedia Serial Link-порт для високошвидкісної передачі відео.

Основні функції

Функція	Деталі
Інтерфейс PCIe	Один інтерфейс PCIe Gen 5.0 x4 з стандартним роз’ємом на краю плати.
Системна пам’ять	16 ГБ або 32 ГБ LPDDR5 DRAM для забезпечення високої пропускної здатності та низької затримки.
eMMC Flash-пам’ять	Один інтерфейс eMMC flash-пам’яті об’ємом 32 ГБ для завантаження та системного зберігання.
QSPI NOR Flash	Один інтерфейс QSPI NOR flash об’ємом 128 Мбіт для зберігання мікропрограми та завантажувача.
Ethernet	Один інтерфейс Ethernet 10 Гбіт/с через роз’єм RJ45.
Інтерфейс JTAG	Один додатковий інтерфейс JTAG для апаратного налагодження та запуску.
Інтерфейс Micro SD	Один інтерфейс карти Micro SD для знімного зберігання та відновлення системи.
Debug UART (tRoot)	Один виділений інтерфейс debug UART для діагностики та налагодження tRoot.
Debug UART (Linux)	Один виділений інтерфейс debug UART для доступу до консолі Linux та налагодження.
Інтерфейси камери	Два порти GMSL2 FAKRA для підключення віддалених камер через послідовні лінії зв’язку.
Індикатор стану	Один світлодіод живлення для відображення стану живлення системи.
