Modalix PCIeカード

Modalix PCIeカードは、MLSoC Modalixをベースとした、ハーフハイト/ハーフレングス（HHHL）のPCIeカードです。ホストマシンにインストールし、PCIe経由で専用のModalix推論アクセラレーションを提供します。

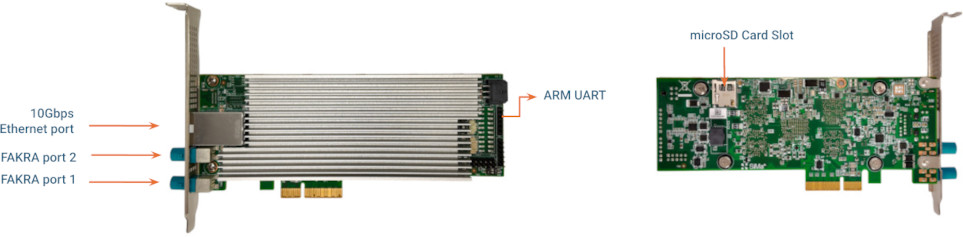

インターフェース

インターフェース	説明
イーサネットポート（eth0、eth1）	リモート接続用のRJ45、ギガビットイーサネットネットワークインターフェース。
PCI-Express 5.0 x4インターフェース	ホストマシンへの統合のためのPCIeインターフェース。ホストの構成によっては、アダプターが必要になる場合があります。
ホストへのCOMポート	シリアルコンソールをホストに接続してデバッグを行います。付属のケーブルの矢印を一番左のピンに合わせます。
SDカードスロット	Modalix PCIeカードの背面にある。
カメラ用GMSL2 FAKRAポート	高帯域幅のビデオ伝送用のギガビットマルチメディアシリアルリンクポート。

主な機能

機能	詳細
PCIeインターフェース	標準のボードエッジコネクタを備えた、1つのPCIe Gen 5.0 x4リンクインターフェース。
システムメモリ	高帯域幅、低遅延動作を実現する、16GBまたは32GBのLPDDR5 DRAMインターフェース。
eMMCフラッシュストレージ	ブートおよびシステムストレージ用の、1つの32GB eMMCフラッシュメモリインターフェース。
QSPI NORフラッシュ	ファームウェアおよびブートローダーのストレージ用の、1つの128Mbit QSPI NORフラッシュインターフェース。
イーサネット	RJ45コネクタを介した、1つの10Gbpsイーサネットインターフェース。
JTAGインターフェース	ハードウェアデバッグおよび初期化用の、1つのオプションのJTAGインターフェース。
Micro SDインターフェース	取り外し可能なストレージおよびシステムリカバリ用の、1つのMicro SDカードインターフェース。
デバッグUART（tRoot）	tRoot診断およびデバッグ用の、1つの専用デバッグUARTインターフェース。
デバッグUART（Linux）	Linuxコンソールへのアクセスおよびデバッグ用の、1つの専用デバッグUARTインターフェース。
カメラインターフェース	シリアル化されたリンクを介してリモートカメラを接続するための、2つのGMSL2 FAKRAポート。
ステータスインジケーター	システムの電源状態を示す、1つの電源LED。
