SiMa.ai 硬體文件
請使用此網站來了解 SiMa.ai MLSoC Modalix 產品的硬體設定、韌體流程和低階介面。軟體、機器學習和流程工具的說明文件將另行提供。
關於 MLSoC Modalix

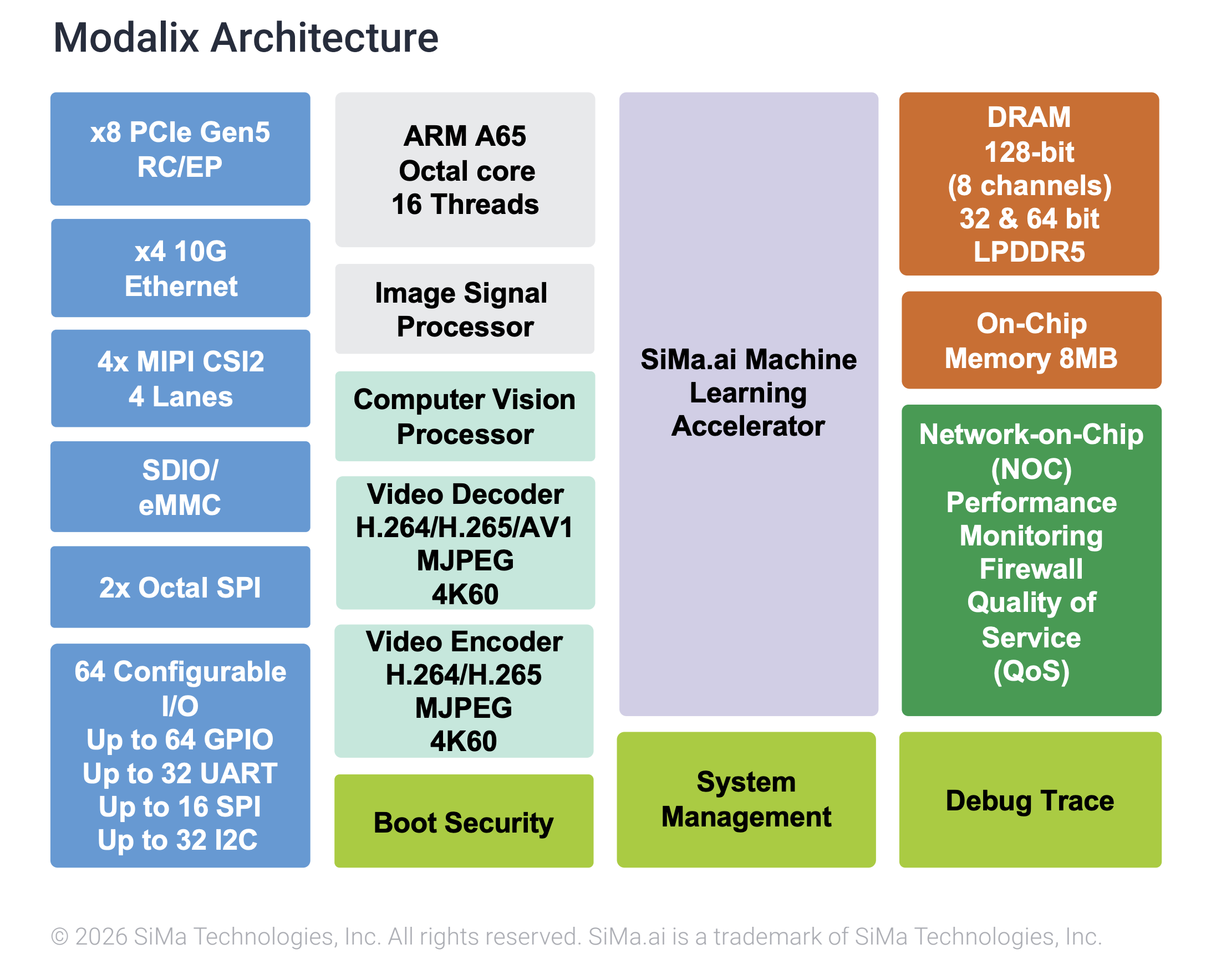

MLSoC Modalix 是 SiMa.ai 的第二代機器學習系統晶片。它結合了一個 Arm Cortex-A65 應用處理器、一個高吞吐量的機器學習加速器 (MLA)、一個用於相機輸入的影像訊號處理器 (ISP)，以及一個用於傳統視覺工作負載的電腦 視覺單元 (CVU)——所有這些都整合在單一晶片上。
此整合功能讓您可以在邊緣端執行多模態、生成式和視覺 AI 流程，而無需整合個別的加速器、主機 CPU 和攝影機橋接器。Modalix SoM 將 MLSoC Modalix 包裝起來，以便與載板和產品整合，並且這裡記錄的每個開發套件都使用相同的矽晶片。
DevKit 作品集
SiMa.ai 提供基於 MLSoC Modalix 的開發套件和 PCIe 產品，適用於邊緣 AI 應用。請在下方選擇一款產品，或在表格中比較功能。

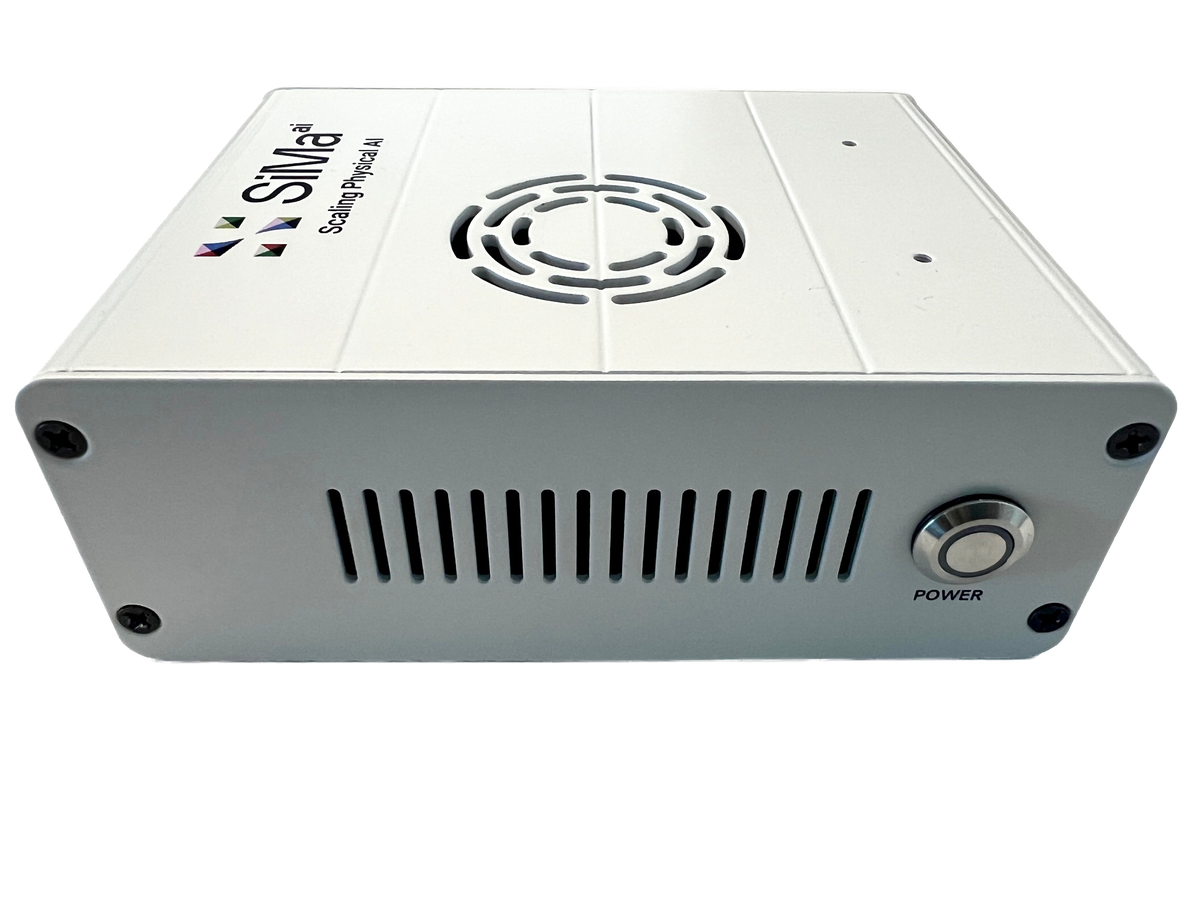

Modalix 開發套件
用於評估 MLSoC Modalix 並在 Modalix SoM 上構建應用程式的當前開發套件。

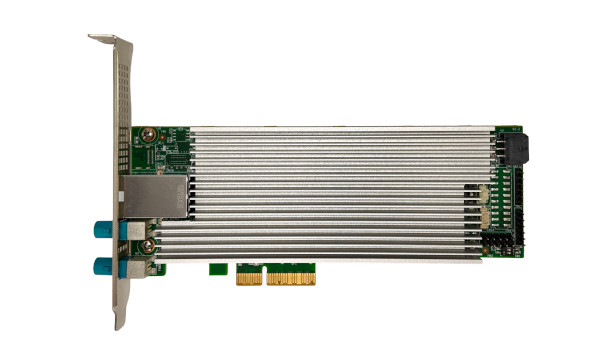

Modalix PCIe 擴充卡
專為可擴展的邊緣運算系統設計的半高/半長 (HHHL) 擴充卡。

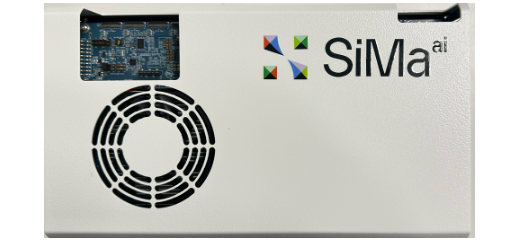

Modalix 早期存取開發套件
為現有早期存取客戶提供的舊版開發套件。
功能比較
| 功能 | Modalix 開發工具包 | Modalix PCIe 擴充卡 | Modalix 早期版本開發套件 |
|---|---|---|---|
| 文件與作業系統 | |||
| 產品簡介 | 檢視 | — | 檢視 |
| 預先安裝的作業系統 | eLxr Linux | eLxr Linux | eLxr Linux |
| 計算 | |||
| ARM 核心 | 8 核心 Arm Cortex-A65，時脈 1.4 GHz | 8 核心 Arm Cortex-A65，時脈 1.4 GHz | 8 核心 Arm Cortex-A65，時脈 1.4 GHz |
| 影像訊號處理器 | Arm C-71，時脈 1.2 GHz | Arm C-71，時脈 1.2 GHz | Arm C-71，時脈 1.2 GHz |
| 電腦視覺單元 (CVU) | Synopsys EV74，750 16 位元 GOPS | Synopsys EV74，750 16 位元 GOPS | Synopsys EV74，750 16 位元 GOPS |
| 記憶體與儲存空間 | |||
| 記憶體大小 | 32 GB LPDDR5 | 32 GB LPDDR5 | 64 GB LPDDR5 |
| 儲存空間 | 16 GB eMMC，500 GB NVMe | 16 GB eMMC | 10 GB eMMC |
| SD 卡插槽 | ✖ | ✔ | ✔ |
| 網路 | |||
| 乙太網路 | 1 個 1GbE | 1 個 1GbE | 1 個 1GbE 埠（end0）、1 個 10GbE 埠（end1）、2 個 10GbE SFP+ 埠（end2/3） |
| 攝影機輸入 | |||
| MIPI CSI | 2 個 2 通道 MIPI CSI | ✖ | 4 個 4 通道 MIPI CSI |
| 透過 FAKRA 介面的 GMSL2 | ✖ | 兩個 GMSL2 介面，透過 FAKRA 連接。 | ✖ |
| 輸入/輸出與顯示 | |||
| GPIO / 標頭 | 40 針 GPIO 接頭 | ✖ | 40 針 GPIO 接頭 |
| USB | 4 個 USB 3.0 連接埠 | ✖ | ✖ |
| HDMI | 1 個 HDMI 1.4 埠 | ✖ | ✖ |
| 圖形控制器 | Silicon Motion SM768 | ✖ | ✖ |
| 視訊編解碼器 | |||
| H.264/H.265 編碼器 | 4kp60 | 4kp60 | 4kp60 |
| MJPEG 編碼器 | 4kp30 | 4kp30 | 4kp30 |
| H.264/H.265 解碼器 | 4kp60 | 4kp60 | 4kp60 |
| AV1 和 MJPEG 解碼器 | 4kp60 | 4kp60 | 4kp60 |
| 外形尺寸 | |||
| 連接主機的 PCIe 卡 | ✖ | ✔ | ✖ |
部署架構
MLSoC Modalix 支援兩種常見的開發架構：獨立模式和 PCIe 模式。請選擇與您的硬體連接方式以及應用程式運行位置相符的架構。
- 獨立模式
- PCIe 模式
在獨立模式下，一個 Modalix 開發套件或一個自訂的基於 Modalix SoM 的系統將作為一個獨立的設備運行。當設備直接從感測器、攝影機、儲存裝置或網路介面接收資料時，請使用此模式。
主要應用場景
- 邊緣 AI 應用：無需依賴中央伺服器或雲端基礎架構即可執行推論。
- 精簡部署：減少對額外主機硬體的需求。
- 電力受限系統：支援由電池或太陽能板供電的遠端監控系統。
優點
- 獨立運行：無需依賴主機機器即可運行。
- 節能高效：支援對電力敏感的環境。
- 精簡：適用於空間有限的部署環境。
典型資料流程
- 開發套件直接從網路介面或感測器接收資料。
- DevKit 會載入一個定義裝置端推論管線的 NEAT 應用程式。
- MLSoC Modalix 會在本機執行推論並處理資料。
- 結果會透過網路連線傳送到其他裝置或系統，以進行後續處理或視覺化呈現。
在 PCIe 模式下，Modalix PCIe 卡會安裝在主機機器中。當伺服器、桌面電腦或工作站處理協調、儲存和 I/O 時，請使用此模式，而該卡則提供 Modalix 推論加速功能。
主要應用場景
- 高效系統： 使用資料中心伺服器或工作站進行資料處理和儲存，同時讓 Modalix PCIe 卡執行推論。
- 主機管理的 I/O： 使用主機儲存、網路或感測器輸入，同時將推論任務卸載到卡上。
優點
- 專用加速： 將推論作業從主機 CPU 卸載到 Modalix 硬體。
- 可擴展容量： 隨著需求的增加，您可以新增推理卡。
典型資料處理流程
- 主機機器會從感測器、外圍設備、儲存裝置或網路介面擷取資料。
- Modalix PCIe 卡載入一個 NEAT 應用程式 ，該應用程式封裝了推理流程和經過調整的 AI 模型。
- 主機透過 PCIe 將資料傳送到 Modalix PCIe 卡。
- 主機會處理結果或將其轉送至後端系統。
開始使用
選擇與您的設定相符的路徑。每個指南涵蓋了該模式下的序列主控台存取、網路啟動和韌體管理。
