SiMa.ai 하드웨어 설명서
이 사이트는 SiMa.ai MLSoC Modalix 제품의 하드웨어 설정, 펌웨어 워크플로우 및 저수준 인터페이스에 대한 정보를 제공합니다. 소프트웨어, 머신 러닝 및 파이프라인 도구에 대한 설명서는 별도로 제공됩니다.
MLSoC Modalix에 대하여

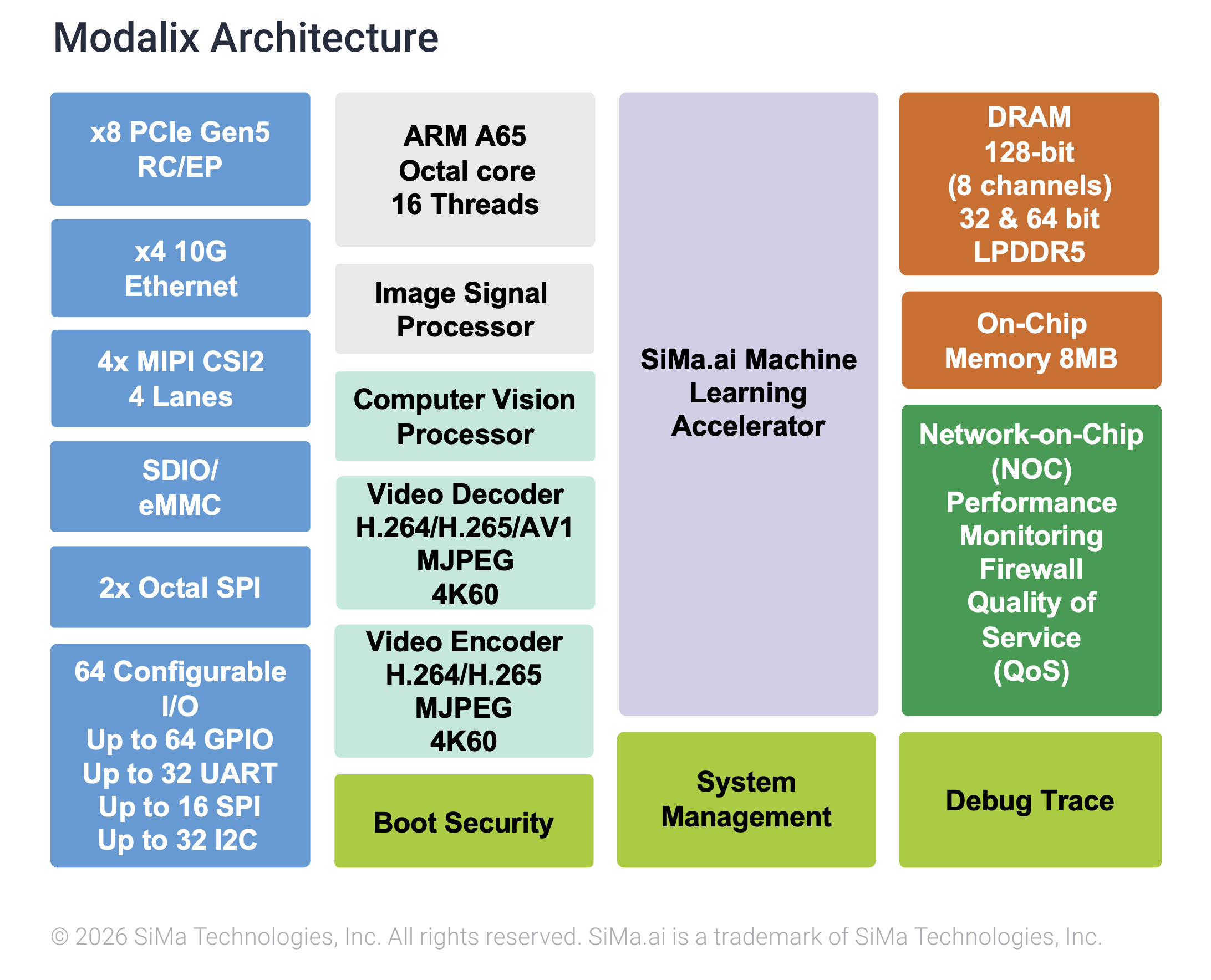

MLSoC Modalix는 SiMa.ai의 2세대 머신 러닝 시스템 온 칩입니다. Arm Cortex-A65 애플리케이션 복합체, 고성능 머신 러닝 가속기(MLA), 카메라 입력용 이미지 신호 프로세서(ISP), 그리고 기존 비전 워크로드를 위한 **컴퓨터 비전 장치(CVU)**를 단일 칩에 통합했습니다.
이 통합을 통해 별도의 가속기, 호스트 CPU 및 카메라 브리지를 결합하지 않고도 엣지에서 멀티모달, 생성형 및 비전 AI 파이프라인을 실행할 수 있습니다. Modalix SoM은 캐리어 보드 및 제품 통합을 위해 MLSoC Modalix를 패키징하며, 여기에 설명된 모든 DevKit은 동일한 실리콘을 사용합니다.
DevKit 포트폴리오
SiMa.ai는 엣지 AI 애플리케이션을 위한 MLSoC Modalix 기반 개발 키트와 PCIe 제품을 제공합니다. 아래에서 제품을 선택하거나 표에서 기능을 비교해 보세요.

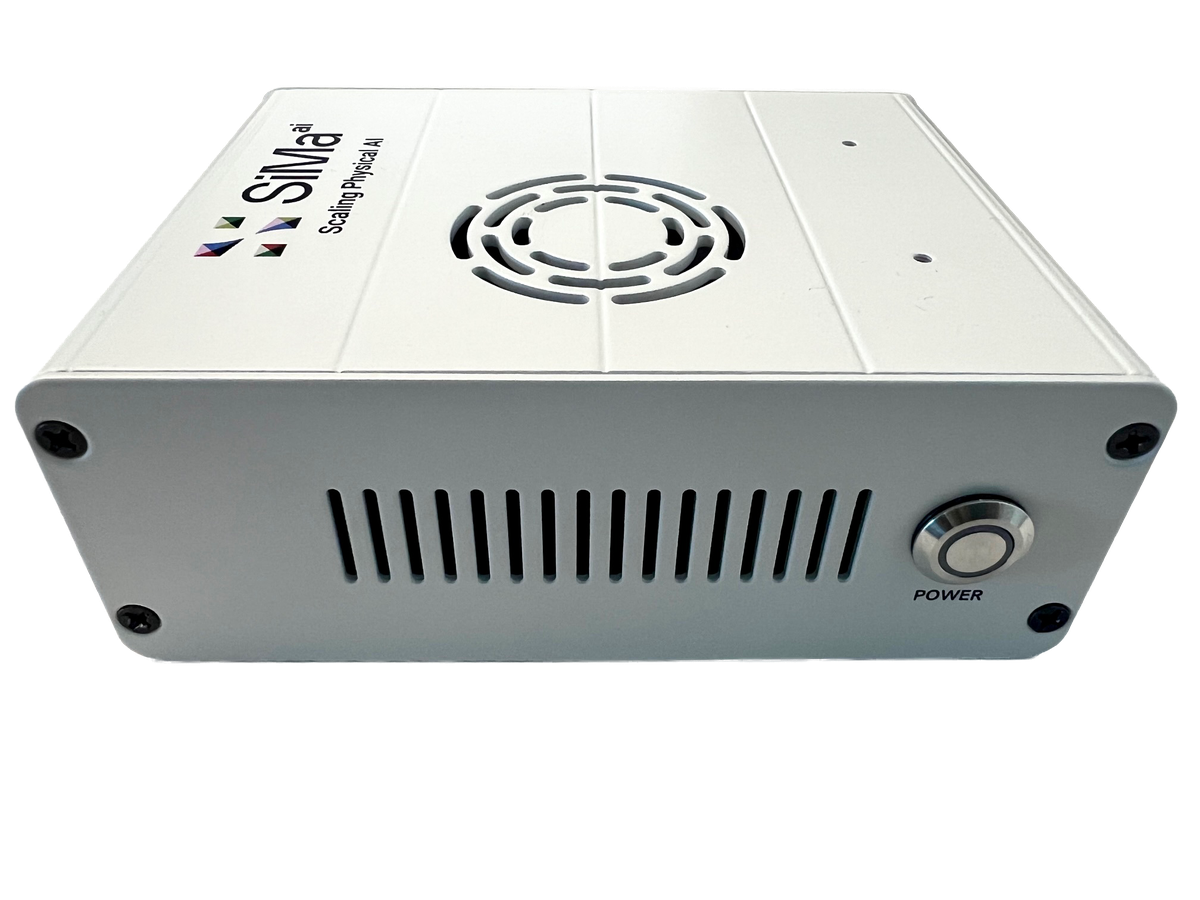

Modalix DevKit
MLSoC Modalix를 평가하고 Modalix SoM에서 애플리케이션을 구축하기 위한 현재 개발 키트입니다.

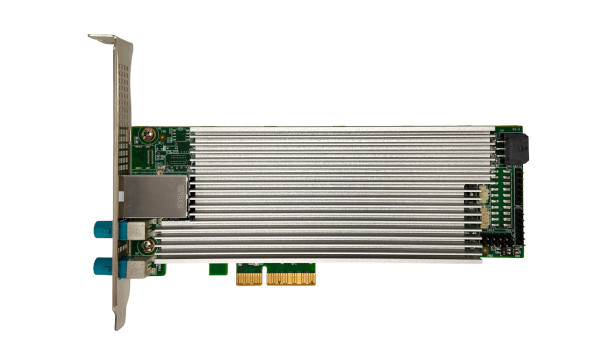

Modalix PCIe 카드
확장 가능한 엣지 컴퓨팅 시스템을 위해 설계된 하프 높이/하프 길이(HHHL) 카드입니다.

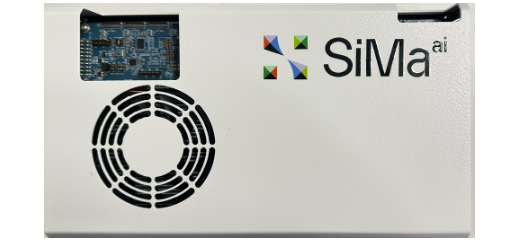

Modalix 얼리 액세스 개발 키트
기존 얼리 액세스 고객을 위한 이전 개발 키트입니다.
기능 비교
| 기능 | Modalix 개발 키트 | Modalix PCIe 카드 | Modalix 얼리 액세스 개발 키트 |
|---|---|---|---|
| 문서 및 운영 체제 | |||
| 제품 개요 | 보기 | — | 보기 |
| 미리 설치된 운영 체제 | eLxr Linux | eLxr Linux | eLxr Linux |
| 계산 | |||
| ARM 코어 | 8개의 Arm Cortex-A65, 클럭 속도 1.4 GHz | 8개의 Arm Cortex-A65, 클럭 속도 1.4 GHz | 8개의 Arm Cortex-A65, 클럭 속도 1.4 GHz |
| 이미지 신호 프로세서(ISP) | ARM C-71, 1.2 GHz | ARM C-71, 1.2 GHz | ARM C-71, 1.2 GHz |
| 컴퓨터 비전 장치(CVU) | 시놉시스 EV74, 750, 16비트 GOPS | 시놉시스 EV74, 750, 16비트 GOPS | 시놉시스 EV74, 750, 16비트 GOPS |
| 메모리 및 저장 공간 | |||
| RAM 크기 | 32GB LPDDR5 | 32GB LPDDR5 | 64GB LPDDR5 |
| 저장 공간 | 16GB eMMC, 500GB NVMe | 16GB eMMC | 10GB eMMC |
| SD 카드 슬롯 | ✖ | ✔ | ✔ |
| 네트워킹 | |||
| 이더넷 | 1개의 1GbE | 1개의 1GbE | 1개의 1GbE (end0), 1개의 10GbE (end1), 2개의 10GbE SFP+ (end2/3) |
| 카메라 입력 | |||
| MIPI CSI | 2개의 2레인 MIPI CSI | ✖ | 4개의 4레인 MIPI CSI |
| FAKRA를 사용하는 GMSL2 | ✖ | FAKRA를 통해 2개의 GMSL2 연결 | ✖ |
| 입/출력 및 디스플레이 | |||
| GPIO / 헤더 | 40핀 GPIO 헤더 | ✖ | 40핀 GPIO 헤더 |
| USB | USB 3.0 포트 4개 | ✖ | ✖ |
| HDMI | HDMI 1.4 포트 1개 | ✖ | ✖ |
| 그래픽 컨트롤러 | 실리콘 모션 SM768 | ✖ | ✖ |
| 비디오 코덱 | |||
| H.264/H.265 인코더 | 4kp60 | 4kp60 | 4kp60 |
| MJPEG 인코더 | 4kp30 | 4kp30 | 4kp30 |
| H.264/H.265 디코더 | 4kp60 | 4kp60 | 4kp60 |
| AV1 및 MJPEG 디코더 | 4kp60 | 4kp60 | 4kp60 |
| 폼 팩터 | |||
| 호스트에 연결된 PCIe 카드 | ✖ | ✔ | ✖ |
배포 아키텍처
MLSoC Modalix는 두 가지 일반적인 개발 아키텍처를 지원합니다. 바로 독립 실행 모드와 PCIe 모드입니다. 하드웨어가 연결된 방식과 애플리케이션이 실행되는 위치에 따라 적합한 아키텍처를 선택하십시오.
- 독립 실행형 모드
- PCIe 모드
독립 모드에서는 Modalix DevKit 또는 맞춤형 Modalix SoM 기반 시스템이 자체적으로 작동하는 장치로 실행됩니다. 이 모드는 장치가 센서, 카메라, 저장 장치 또는 네트워크 인터페이스에서 직접 데이터를 수신할 때 사용합니다.
주요 활용 사례
- 엣지 AI 애플리케이션: 중앙 서버나 클라우드 인프라에 의존하지 않고 추론을 실행합니다.
- 소규모 배포: 추가 호스트 하드웨어의 필요성을 줄입니다.
- 전력 제약 시스템: 배터리 또는 태양 전지판으로 전원을 공급받는 원격 모니터링 시스템을 지원합니다.
장점
- 독립 실행: 호스트 장치 없이 실행됩니다.
- 전력 효율성: 전력 소비에 민감한 환경을 지원합니다.
- 컴팩트: 공간 제약이 있는 환경에 적합합니다.
일반적인 데이터 흐름
- DevKit는 네트워크 인터페이스 또는 센서로부터 직접 데이터를 수신합니다.
- DevKit은 장치 내 추론 파이프라인을 정의하는 NEAT 애플리케이션 를 로드합니다.
- MLSoC Modalix는 추론을 수행하고 데이터를 로컬에서 처리합니다.
- 결과는 네트워크 연결을 통해 다른 장치 또는 시스템으로 전송되어 추가적인 작업이나 시각화에 사용됩니다.
PCIe 모드에서는 Modalix PCIe 카드를 호스트 장치에 설치합니다. 서버, 데스크톱 또는 워크스테이션이 오케스트레이션, 스토리지 및 I/O를 처리하고 카드는 Modalix 추론 가속을 제공할 때 이 모드를 사용합니다.
주요 활용 사례
- 고성능 시스템: 데이터 처리 및 저장을 위해 데이터 센터 서버 또는 워크스테이션을 사용하고, Modalix PCIe 카드는 추론 작업을 수행합니다.
- 호스트 관리 I/O: 호스트 스토리지, 네트워킹 또는 센서 입력을 사용하고 추론 작업을 카드에 위임합니다.
장점
- 전용 가속: 호스트 CPU에서 추론 작업을 Modalix 하드웨어로 오프로드합니다.
- 확장 가능한 용량: 필요에 따라 추론 카드를 추가하여 용량을 늘릴 수 있습니다.
일반적인 데이터 처리 흐름
- 호스트 장치는 센서, 주변 장치, 저장 장치 또는 네트워크 인터페이스에서 데이터를 수집합니다.
- Modalix PCIe 카드는 추론 파이프라인과 조정된 AI 모델을 포함하는 NEAT 애플리케이션을 로드합니다.
- 호스트는 PCIe를 통해 데이터를 Modalix PCIe 카드에 전송합니다.
- 호스트는 결과를 처리하거나 하위 시스템으로 전달합니다.
시작하기
설정에 맞는 경로를 선택하세요. 각 가이드에서는 해당 모드에 대한 직렬 콘솔 액세스, 네트워크 설정 및 펌웨어 관리를 다룹니다.
