앱 실행

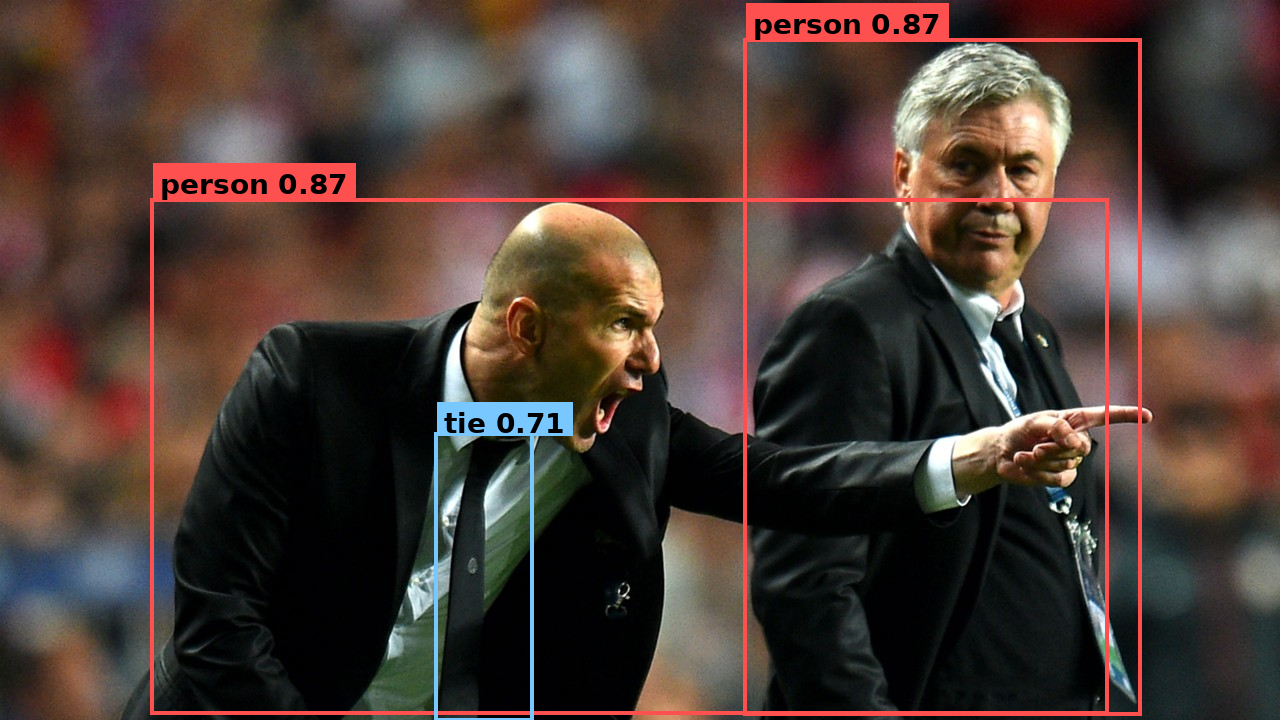

아래 프로그램에서 생성된 감지 결과가 원본 이미지에 표시됩니다.

이것은 작은 애플리케이션으로서 동일한 YOLOv8 추론입니다. Model.run(...)을 직접 호출하는 대신(모델 실행와 같이), 모델을 입력, 모델, 출력을 포함하는 명명된 그래프 흐름인 Graph로 구성한 다음, 이를 구축하고 푸시/풀합니다. Python과 C++에서 동일한 프로그램을 사용할 수 있습니다. 각 코드 블록에서 언어 탭을 선택하세요.

이 첫 번째 앱의 구조는 의도적으로 단순합니다.

• 명명된 입력(nodes.input("image"))은 데이터가 앱에 들어오는 위치를 나타냅니다.
• 모델(graph.add(model))은 모델을 그래프의 한 단계로 실행합니다.
• 명명된 출력(nodes.output("detections"))은 애플리케이션이 결과를 읽는 위치를 나타냅니다.

동일한 API는 나중에 훨씬 더 복잡한 애플리케이션으로 확장될 수 있습니다. 여기서 목표는 핵심 구성 패턴입니다.

원하는 언어를 선택하세요.

모든 코드 블록에서 Python / C++ 탭을 사용하세요. 선택은 사이트 전체의 언어 선택 도구를 따르므로, 모든 코드 조각과 전체 프로그램이 함께 변경됩니다.

프로젝트 설정

이미 모델 실행을 실행했나요?

이 섹션은 건너뛰셔도 됩니다. 여기서는 동일한 assets/ 디렉터리, 모델 패키지 및 샘플 이미지를 사용합니다. 바로 코드를 한 줄씩 살펴보세요.로 이동하세요.

1. 모델과 입력 이미지에 대한 자산 디렉터리를 만듭니다.

   mkdir -p assets

2. 모델을 다운로드하세요:

   sima-cli modelzoo -v 2.0.0 get yolo_v8s

   sima-cli 모델 다운로드

   만약 sima-cli 모델을 지정된 위치가 아닌 다른 곳에 기록합니다. assets 디렉터리, 해당 파일을 복사하여 assets/yolo_v8s_mpk.tar.gz.

3. 샘플 이미지를 다운로드하여 문서에 있는 대로 저장합니다. assets/tutorial_sample_image.png.

   샘플 이미지를 열거나 다운로드하세요..

코드 살펴보기

이 프로그램은 짧은 코드 조각 8개로 구성되어 있습니다. 각 코드 블록에서 언어 탭을 전환하세요.

1. 이미지 읽기

#include <opencv2/opencv.hpp>

cv::Mat bgr = cv::imread("assets/tutorial_sample_image.png");
cv::Mat rgb;
cv::cvtColor(bgr, rgb, cv::COLOR_BGR2RGB);

OpenCV는 BGR 형식으로 이미지를 읽고, YOLOv8은 RGB 형식을 예상합니다. 이 단계는 Neat하지 않습니다. 애플리케이션은 파일, 카메라 또는 디코더에서 픽셀 데이터를 가져옵니다. Neat은 다음 단계에서 시작됩니다.

2. 모델 옵션 설명

#include <neat.h>
namespace neat = simaai::neat;

neat::Model::Options opt;
opt.preprocess.kind   = neat::InputKind::Image;
opt.preprocess.preset = neat::NormalizePreset::COCO_YOLO;
opt.decode_type       = neat::BoxDecodeType::YoloV8;
opt.score_threshold   = 0.25f;
opt.nms_iou_threshold = 0.45f;
opt.top_k             = 100;

ModelOptions는 하나의 객체 내에서 모델 경로를 선언합니다. 즉, Neat이 입력 픽셀을 어떻게 전처리하고 감지기의 출력을 어떻게 디코딩하는지를 정의합니다.

필드	설정 내용
preprocess.kind = Image	입력은 미리 정의된 형태의 텐서가 아닌 원시 픽셀입니다.
preprocess.preset = COCO_YOLO	크기 조정 + 레터박스 적용하여 모델 입력으로 변환, RGB, 1/255로 스케일 조정, 평균값 빼기 없음.
decode_type = YoloV8	감지 헤드 디코더 패밀리.
score_threshold / nms_iou_threshold / top_k	신뢰도 하한값, NMS 오버랩, 유지할 최대 박스 수.

3. 모델 로드

neat::Model model("assets/yolo_v8s_mpk.tar.gz", opt);

Model은 .tar.gz 파일을 읽고, 사용자가 전달한 ModelOptions를 기준으로 MPK 계약의 유효성을 검사한 다음, 모델 조각을 인스턴스화합니다. 아직 아무것도 실행되지 않았습니다.

4. 이미지를 Tensor로 래핑합니다.

neat::Tensor input = neat::Tensor::from_cv_mat(
    rgb,
    neat::ImageSpec::PixelFormat::RGB);

Tensor는 Neat의 형식화된 데이터 컨테이너입니다. 여기에는 셰이프, 데이터 유형, 레이아웃, 그리고 프레임워크가 바이트를 해석하는 데 필요한 픽셀 형식이 포함됩니다. Neat이 레이아웃을 파악할 수 있도록 PixelFormat을 전달하는 것이 필수입니다. 단순히 바이트 정보만으로는 충분하지 않습니다.

5. 그래프 구성

neat::Graph graph("hello_neat_app");
graph.add(neat::nodes::Input("image"));
graph.add(model);
graph.add(neat::nodes::Output("detections"));

Graph는 애플리케이션 흐름입니다. 각 add(...)는 다음 단계를 추가하므로, 이를 통해 선형 흐름 image → model → detections가 구축됩니다. 3단계의 모델 조각은 그 안에 포함된 하나의 단계가 됩니다.

6. 그래프를 구축하고 실행합니다.

neat::Run run = graph.build();
run.push("image", neat::TensorList{input});
run.close_input();
neat::TensorList outputs = run.pull_tensors("detections", /*timeout_ms=*/2000);
run.close();

build()는 공개 그래프를 단일 실행 가능한 런타임 그래프로 축소하여 노드 이름을 보존합니다. 그런 다음 명명된 입력에 입력을 push하고, 더 이상 입력이 들어오지 않을 때 close_input()를 호출하고, 타임아웃과 함께 명명된 출력에서 결과를 pull합니다. pull_tensors는 TensorList를 반환합니다. 이는 Model.run이 생성했을 것과 동일한 형태이며, 여기에는 패킹된 YOLOv8 BBOX 출력이 포함됩니다.

7. 박스 디코딩

neat::TensorList decoded = neat::decode_bbox(outputs);

decode_bbox는 1:1 비율의 위치 변환을 수행하는 TensorList → TensorList 변환입니다. 디코딩된 각 출력은 [num_detections, 6] 형태의 float32 텐서이며, 열은 (x1, y1, x2, y2, score, class_id)로 구성됩니다.

8. 바운딩 박스 읽기

const neat::Tensor& boxes = decoded.front();      // [num_detections, 6] float32
auto m = boxes.map_read();
const float* d = static_cast<const float*>(m.data);
for (int64_t i = 0; i < boxes.shape[0]; ++i) {
  const float* r = d + i * 6;                     // x1 y1 x2 y2 score class_id
  const int cls = static_cast<int>(r[5]);
  const char* name = (cls == 0) ? "person" : (cls == 27) ? "tie" : "?";
  std::printf("%-8s %.2f  [%4.0f %4.0f %4.0f %4.0f]\n", name, r[4], r[0], r[1], r[2], r[3]);
}

Python에서는 디코딩된 텐서가 다음과 같이 표시됩니다. [N, 6] NumPy 배열을 통해 to_numpy()C++에서는 텐서를 매핑하고 부동 소수점 값을 읽습니다. 모델은 COCO 클래스 ID를 출력하며, 이를 표시 이름에 매핑하는 작업은 애플리케이션에서 수행합니다.

전체 프로그램

프로젝트 디렉터리에 파일을 생성한 다음 빌드하고 실행합니다.

CMakeLists.txt와 main.cpp를 생성합니다.

CMakeLists.txt

cmake_minimum_required(VERSION 3.16)
project(sima_neat_app LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 20)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
set(CMAKE_CXX_EXTENSIONS OFF)

# Supports both DevKit/native installs (system paths) and
# cross builds with SYSROOT exported (SDK sysroot paths).
if(DEFINED ENV{SYSROOT} AND NOT "$ENV{SYSROOT}" STREQUAL "")
  list(APPEND CMAKE_PREFIX_PATH
    "$ENV{SYSROOT}/usr"
    "$ENV{SYSROOT}/usr/lib"
    "$ENV{SYSROOT}/usr/lib/aarch64-linux-gnu"
  )
endif()

find_package(SimaNeat REQUIRED CONFIG)
find_package(PkgConfig REQUIRED)
pkg_check_modules(OPENCV REQUIRED IMPORTED_TARGET opencv4)

add_executable(sima_neat_app main.cpp)
target_link_libraries(sima_neat_app
  PRIVATE
    SimaNeat::sima_neat
    PkgConfig::OPENCV
)

강조 표시된 두 줄은 앱을 Neat에 연결하는 역할을 합니다. find_package(SimaNeat REQUIRED CONFIG)는 설치된 Neat 패키지(SimaNeatConfig.cmake를 통해)를 찾고, target_link_libraries(sima_neat_app PRIVATE SimaNeat::sima_neat ...)는 이를 연결합니다. 가져온 SimaNeat::sima_neat 대상은 Neat의 포함 디렉터리와 전이적 종속성을 자동으로 전파하므로 수동으로 포함/라이브러리 경로를 지정할 필요가 없습니다. (PkgConfig::OPENCV는 이 앱이 이미지를 로드하기 위해 OpenCV를 사용하기 때문에 필요합니다.)

main.cpp

#include "neat.h"

#include <opencv2/imgcodecs.hpp>
#include <opencv2/imgproc.hpp>

#include <cstdint>
#include <cstdio>
#include <stdexcept>

namespace neat = simaai::neat;

neat::Model::Options yolo_model_options() {
  neat::Model::Options opt;
  opt.preprocess.kind   = neat::InputKind::Image;
  opt.preprocess.preset = neat::NormalizePreset::COCO_YOLO;
  opt.decode_type       = neat::BoxDecodeType::YoloV8;
  opt.score_threshold   = 0.25f;
  opt.nms_iou_threshold = 0.45f;
  opt.top_k             = 100;
  return opt;
}

int main() {
  cv::Mat bgr = cv::imread("assets/tutorial_sample_image.png");
  if (bgr.empty())
    throw std::runtime_error("failed to read assets/tutorial_sample_image.png");
  cv::Mat rgb;
  cv::cvtColor(bgr, rgb, cv::COLOR_BGR2RGB);

  neat::Model model("assets/yolo_v8s_mpk.tar.gz", yolo_model_options());
  neat::Tensor input = neat::Tensor::from_cv_mat(
      rgb,
      neat::ImageSpec::PixelFormat::RGB);

  // Compose the model into a Graph application: image -> model -> detections.
  neat::Graph graph("hello_neat_app");
  graph.add(neat::nodes::Input("image"));
  graph.add(model);
  graph.add(neat::nodes::Output("detections"));

  // Build the app, push the image into the named input, pull the named output.
  neat::Run run = graph.build();
  run.push("image", neat::TensorList{input});
  run.close_input();
  neat::TensorList outputs = run.pull_tensors("detections", /*timeout_ms=*/2000);
  run.close();

  neat::TensorList decoded = neat::decode_bbox(outputs);
  const neat::Tensor& boxes = decoded.front();      // [num_detections, 6] float32
  auto m = boxes.map_read();
  const float* d = static_cast<const float*>(m.data);
  for (int64_t i = 0; i < boxes.shape[0]; ++i) {
    const float* r = d + i * 6;                     // x1 y1 x2 y2 score class_id
    const int cls = static_cast<int>(r[5]);
    const char* name = (cls == 0) ? "person" : (cls == 27) ? "tie" : "?";
    std::printf("%-8s %.2f  [%4.0f %4.0f %4.0f %4.0f]\n", name, r[4], r[0], r[1], r[2], r[3]);
  }
  std::printf("[OK] Graph app completed\n");
  return 0;
}

구축:

cmake -S . -B build -DCMAKE_BUILD_TYPE=Release
cmake --build build -j

실행:

• DevKit에서

  ./build/sima_neat_app

• Neat SDK 호스트에서

  dk build/sima_neat_app

각 감지 결과에 대해 한 줄씩 표시됩니다. 그런 다음:

[OK] Graph app completed

Neat이 구축한 것

API는 해당 구조에 직접적으로 매핑됩니다.

• Graph는 애플리케이션 흐름을 포함하고, graph.add(...)는 각 단계를 순서대로 추가합니다.
• 명명된 입력 및 출력은 런타임 엔드포인트가 됩니다: run.push("image", ...) 및 run.pull_tensors("detections").
• Model은 Model.run을 사용하여 직접 호출할 수 있는 동일한 조각이며, 여기서는 애플리케이션 내의 하나의 노드로 실행됩니다.

다음 단계

더욱 심층적인 그래프 구성을 위해 그래프 프로그래밍 모델을 계속 진행합니다.

그 후, 더 광범위한 SiMa.ai Neat 학습 자료를 통해 학습을 이어갑니다.

• 모델, 그래프 및 실행과 같은 주요 Neat 개념을 설명하는 핵심 프로그래밍 모델을 학습합니다.
• 특정 개념과 워크플로우를 단계별로 안내하는 튜토리얼를 따릅니다.
• 깃허브의 앱 저장소에 있는 소스 코드와 함께 앱 포털에서 선별된 애플리케이션을 살펴봅니다.
